| 名前: | FMP-BE シェルフレーシング・カッター - 細粒粉 | 切断材料: | PCD/PCBN |
|---|---|---|---|
| マックス DOC/ Ap (mm): | 11 | 挿入物のタイプ: | BEHW1204 |
| 標準切断器直径 (mm): | 40〜250 | カッター材料: | 40 - 63: 鉄鋼 80 - 250: アルミニウム + 鉄鋼 |
| 利点: | 高速切削で最高精度で最小重量 | ||
| ハイライト: | FMP-BE シェル・フェイス・フレッシング・カッター ショルダー・フレッシング PCD PCBNフレッシング・ツール,Shoulder Milling PCD PCBN milling tools |
||

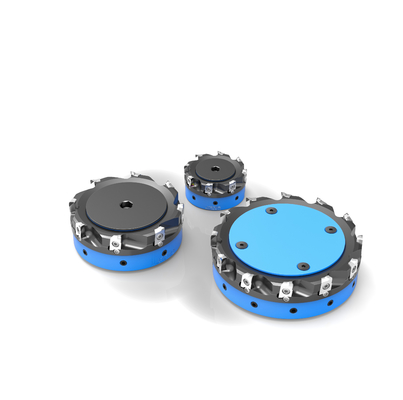

FMP-BE 顔と肩を磨くシェルフ・フェイス・フレッシング・カッター BEHW1204 挿入型PCD PCBNフレッシング・ツール

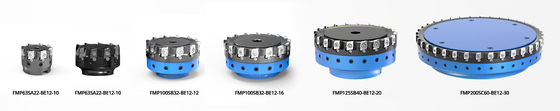

| 仕様 | インベントリー | D | D1 | D2 | D3 | L について | アップマックス | Z | 体重 | 最大RPM | 材料 |
| FMP040SA16-BE12-06 | 040401060013 | 40 | 16 | 36 | ほら | 40 | 11 | 6 | 0.36 | 40000 | 鉄鋼 |
| FMP050SA22-BE12-08 | 040401060005 | 50 | 22 | 45 | ほら | 40 | 11 | 8 | 0.55 | 35100 | 鉄鋼 |
| FMP063SA22-BE12-10 | 040401060006 | 63 | 22 | 45 | ほら | 40 | 11 | 10 | 0.75 | 30200 | 鉄鋼 |
| FMP080SA27-BE12-12 | (040401060007 について) | 80 | 27 | 50 | ほら | 50 | 11 | 12 | 0.96 | 27500 | 鋼+アルミ |
| FMP100SB32-BE12-16 | 040401060008 | 100 | 32 | 70 | ほら | 50 | 11 | 16 | 1.45 | 23800 | 鋼+アルミ |
| FMP125SB40-BE12-20 | 040401060009 | 125 | 40 | 90 | ほら | 63 | 11 | 20 | 2.40 | 19100 | 鋼+アルミ |
| FMP160SC40-BE12-24 試聴する | 040401060010 | 160 | 40 | 115 | 66.7 | 63 | 11 | 24 | 3.00 | 1 4900 | 鋼+アルミ |
| FMP200SC60-BE12-30 試行錯誤した | 040401060011 | 200 | 60 | 150 | 101.6 | 63 | 11 | 30 | 4.25 | 11 900 | 鋼+アルミ |
| FMP250SC60-BE12-36 | 040401060012 | 250 | 60 | 200 | 101.6 | 63 | 11 | 36 | 6.50 | 9550 | 鋼+アルミ |
| 25000 RPM単位でG2.5に動的にバランスされた,スペアパーツを組み立てて配送された切断機,但し挿入器がない: mm | |||||||||||
|
Worldia FMP-BE フリースカット機精密スピンドル付きの小型加工センターでも軽金属の高速加工のために開発されました.低重量に関する要件低慣性と精密なバランスにより,高スピンドル加速,高強度,耐磨性が同時に満たされます.直径80から160mmの切断機は,同じアダプターに設置できます.例えば,BT30アダプタ付き直径160mmの切断機の重量は3kgを超えない.
|
|

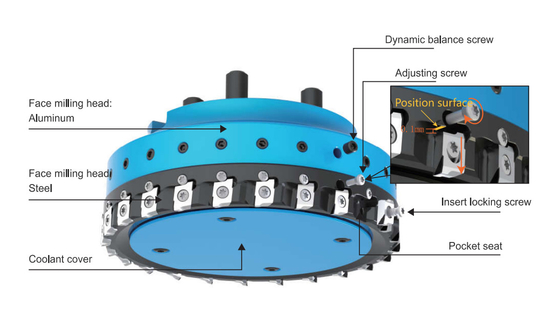

1アルミ合金/鋼 二金属設計 - 体重減少のための中心体 - 高度な硬さと耐磨性のために硬化鋼リング,したがってアルミボディの切断機と比較して切断機の寿命が長い 2高精度の挿入ポケット座席は,挿入調整なしで0,02mmの軸外れを維持 3標準では,各ポケットは,0.1mmの範囲内で軸外れに調整することもできます. 4. BEHW挿入物は,顔と肩を磨き,粗末化および仕上げの多くの異なるアプリケーションのための材料,リード角度,ワイパー,角デザインの種類で利用できます 5切断縁を保護し,重複またはリティップされた挿入口の使用を簡素化するために挿入位置面と切断縁の分離 62つの切断エッジとリリップ/リティップサービスと挿入器具は,パーツごとにツールのコストを削減する 7切断器体を通る内部冷却液 |
|
|
Worldiaのポートフォリオには,さまざまなPCDおよびCVD材料が含まれます.下のグレードは,最も一般的なアプリケーションをカバーする選択です. |
| 工件物の材料 | グレード | 粒の大きさ (mm) | 特徴 | 適用する |
| N | PD10E | 10 | PD10Eは,市場における普遍的なグレードです. 耐磨性と耐磨性の9o0dバランスが求められる多くのアプリケーションで最初の選択です. | このグレードは,通常,非鉄製の仕上げ用途に使用されます.他の成功した用途には,木材,MDF,低中質のシリコンアルミニウム合金,カーバイド,硬ゴム,グラフィットなど. |
| PD32E | 2〜30 | PD32Eは耐磨性,縁強度,縁質のユニークな組み合わせを持っています. 慎重に選択されたミクロンダイヤモンドの混合物 (2〜30umの間) を含んでいます.これらの粒子の大きさと,特別に開発された高圧シンタリングプロセスの組み合わせにより,極端な磨損耐性と良好な熱安定性を持つ構造が作られる.. | 応用分野には,MMC,高シリコンアルミニウム合金,カービード,硬ゴム,グラフィットなどの磨削作業部品の加工が含まれます. |
|
工件:モーター端蓋 スピンドル: 単一のスピンドル 最大速さ:16000RPM アダプター: BT40 |
|
部品:商用車用ギアボックスの箱 スピンドル: 単一のスピンドル 最大速さ: 16000RPM アダプター: BT50 |
|
工件:シリンダーヘッド 材料:ALSi10MgCu スピンドル: 単一のスピンドル 最大速さ: 12000RPM アダプター HSK63 加工タイプ:表面磨き 処理時間: 1 表面塗装:Ra32 |
|
工件: ガイドライン スピンドル: 単一のスピンドル 最大速さ: 8000RPM 表面塗装:Ra04 硬さ HB180 |
| テクノロジーコンサルティングとカスタムツールデザイン | 私たちのエンジニアは,最も効率的な方法を提案します 切断プロセスとツール 必要に応じて,あなたのニーズに正確にツールを設計します |
| 道具 の 組み立て と 設置 | 要求 に よれ ば,切断器 を 挿入 器 で 組み立て,配送 前 に 調整 する |
| 再入力と再入力を挿入する | 魅力的な条件で同じ挿入サイズを覆う |
