商品の詳細:
|
| 製品ブランド: | WORLDIA | 名前: | 炭化物の端の製造所R |
|---|---|---|---|
| タイプ: | エンド ミル | 肉付けR: | 0.4/0.7/1 |
| 刃の長さ: | 12/18/25 | 適用: | 複合材料の切断 |
| ハイライト: | 高速固体炭化物用具,高温固体炭化物用具,エンド ミルを切る複合材料 |
||

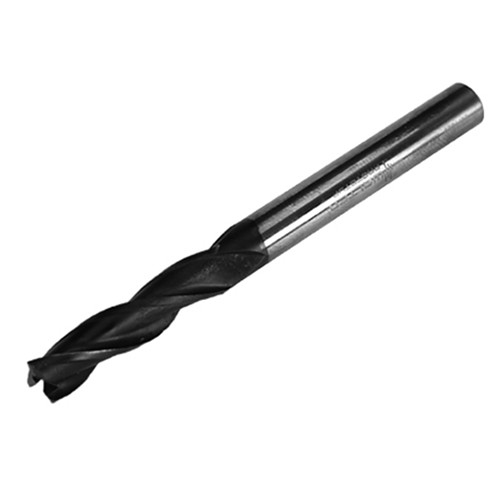

炭化物の端の製造所Rの複合材料の切断のための固体炭化物の切削工具
記述
| 用具は複合材料を処理するのが常であった | |
| プロダクト | 主にダイヤモンド上塗を施してある複数のフルートのエンド ミルを含みなさい;ダイヤモンド上塗を施してある交差端のエンド ミル;ダイヤモンド上塗を施してあるヘリンボン エンド ミル;前部幾何学のドリル、3点のドリル、ダイヤモンド上塗を施してある訓練およびさら穴の統合用具、等。 |
| 適用 |
|
| 処理のために適した材料 | 炭素鋼、ステンレス鋼、鋳鉄の、チタニウムの合金、アルミ合金、高温合金、非金属材料、等。 |
| 製粉の形態 | 側面の、製粉する傾斜路製粉する、製粉、スロット キャビティ製粉する等。 |
| 刃の直径dc （mm） | 3~32 |
| 価値Rの | 0.2~6 |
| 刃の長さ（l mm） | 5~100 |
| 全長L （mm） | 38~200 |
| シャンク径Ds （mm） | 4~32 |
| ハンドルの形態 | 円柱すね、側面のfifixedすね |
| 刃の数 | 2端、3端、4端、5端、6端、8端 |
| コーティング | 錫、TiAlN、AlCrN、AlTiNベース、DLC、ダイヤモンドのコーティング、等。 |
| 他 | 刃は空気、先を細くすること、等を縮めるように、避けるように設計することができる。 |

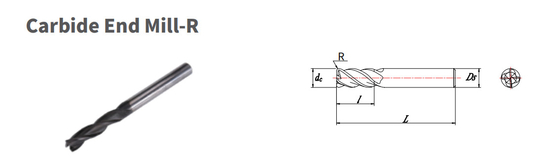

指定
| 刃の直径 dc/mm |
肉付け R |
刃の長さ I/mm |
全長 L/mm |
シャンク径 Ds/mm |
コーティングのタイプ |
| 4 | 0.4 | 12 | 62 | 4 | どれも/ダイヤモンド |
| 4 | 0.7 | 12 | 62 | 4 | どれも/ダイヤモンド |
| 6 | 0.4 | 18 | 62 | 6 | どれも/ダイヤモンド |
| 6 | 1 | 18 | 62 | 6 | どれも/ダイヤモンド |
| 6.35 | 0.4 | 18 | 62 | 6.35 | どれも/ダイヤモンド |
| 6.35 | 1 | 18 | 62 | 6.35 | どれも/ダイヤモンド |
| 8 | 0.4 | 25 | 78 | 8 | どれも/ダイヤモンド |
| 8 | 1 | 25 | 78 | 8 | どれも/ダイヤモンド |
| 9.525 | 0.4 | 25 | 78 | 9.525 | どれも/ダイヤモンド |
| 9.525 | 1 | 25 | 78 | 9.525 | どれも/ダイヤモンド |
| 10 | 0.4 | 25 | 78 | 10 | どれも/ダイヤモンド |
| 10 | 1 | 25 | 78 | 10 | どれも/ダイヤモンド |
| 12 | 0.4 | 25 | 78 | 12 | どれも/ダイヤモンド |
| 12 | 1 | 25 | 78 | 12 | どれも/ダイヤモンド |
| 12.7 | 0.4 | 25 | 78 | 12.7 | どれも/ダイヤモンド |
| 12.7 | 1 | 25 | 78 | 12.7 | どれも/ダイヤモンド |
| CFRP、CFRP/AI、CFRP/Ti | ||||||
| 製造所方法 | 製造所スロット（ae=dc、ap≦dc） | コピーの製粉（ae≦0.5dc、ap≦1.5dc） | 高速製粉（ae≦0.05dc、ap≦2dc） | |||
| Vc=120m/min | Vc=150m/min | Vc=250m/min | ||||
| dc （mm） | n （rpm） | Fr （mm/r） | n （rpm） | Fr （mm/r） | n （rpm） | Fr （mm/r） |
| 1 | 38217 | 0.035 | 47771 | 0.035 | 79618 | 0.077 |
| 1.2 | 31847 | 0.04 | 39809 | 0.04 | 66348 | 0.088 |
| 1.5 | 25478 | 0.004 | 31847 | 0.044 | 53079 | 0.097 |
| 1.8 | 21231 | 0.004 | 26539 | 0.044 | 44232 | 0.097 |
| 2 | 19108 | 0.045 | 23885 | 0.045 | 39809 | 0.099 |
| 2.5 | 15287 | 0.05 | 19108 | 0.05 | 31847 | 0.11 |
| 3 | 12739 | 0.06 | 15924 | 0.06 | 26539 | 0.132 |
| 4 | 9554 | 0.08 | 11943 | 0.08 | 19904 | 0.176 |
| 6 | 6369 | 0.11 | 7962 | 0.11 | 13270 | 0.242 |
| 6.35 | 6018 | 0.12 | 7523 | 0.12 | 12538 | 0.264 |
| 8 | 4777 | 0.23 | 5971 | 0.23 | 9952 | 0.506 |
| 9.525 | 4012 | 0.31 | 5015 | 0.31 | 8359 | 0.682 |
| 10 | 3822 | 0.35 | 4777 | 0.35 | 7962 | 0.77 |
| 12 | 3185 | 0.44 | 3981 | 0.44 | 6635 | 0.968 |
| 12.7 | 3009 | 0.48 | 3761 | 0.48 | 6269 | 1.056 |
| GFRP、GFRP/Al、GFRP/Ti | ||||||
| 製造所方法 | 製造所スロット（ae=dc、ap≦dc） | コピーの製粉（ae≦0.5dc、ap≦1.5dc） | 高速製粉（ae≦0.05dc、ap≦2dc） | |||
| Vc=120m/min | Vc=150m/min | Vc=250m/min | ||||
| dc （mm） | n （rpm） | Fr （mm/r） | n （rpm） | Fr （mm/r） | n （rpm） | Fr （mm/r） |
| 1 | 31847 | 0.035 | 38217 | 0.035 | 63694 | 0.077 |
| 1.2 | 26539 | 0.04 | 31847 | 0.04 | 53079 | 0.088 |
| 1.5 | 21231 | 0.044 | 25478 | 0.044 | 42463 | 0.097 |
| 1.8 | 17693 | 0.044 | 21231 | 0.044 | 35386 | 0.097 |
| 2 | 15924 | 0.045 | 19108 | 0.045 | 31847 | 0.099 |
| 2.5 | 12739 | 0.05 | 15287 | 0.05 | 25478 | 0.11 |
| 3 | 10616 | 0.06 | 12739 | 0.06 | 21231 | 0.132 |
| 4 | 7962 | 0.08 | 9554 | 0.08 | 15924 | 0.176 |
| 6 | 5308 | 0.11 | 6369 | 0.11 | 10616 | 0.242 |
| 6.35 | 5015 | 0.12 | 6018 | 0.12 | 10031 | 0.264 |
| 8 | 3981 | 0.23 | 4777 | 0.23 | 7962 | 0.506 |
| 9.525 | 3344 | 0.31 | 4012 | 0.31 | 6687 | 0.682 |
| 10 | 3185 | 0.35 | 3822 | 0.35 | 6369 | 0.77 |
| 12 | 2654 | 0.44 | 3185 | 0.44 | 5308 | 0.968 |
| 12.7 | 2508 | 0.48 | 3009 | 0.48 | 5015 | 1.056 |
