商品の詳細:
|
| モデル番号: | TPGW 160402 | 先端: | 1N |
|---|---|---|---|
| 特徴: | 容易な選択および速い配達 | 製品ブランド: | WORLDIA |
| 製品グループ: | ManaNova | 材料: | PCD+Carbide |
| PCDの等級: | MND10 | 応用: | 非鉄材料の機械化 |
| ハイライト: | 普遍的な炭化物の挿入物のカッター,TPGWの炭化物の挿入物のカッター,アルミニウムのためのRoHS PCDの工具細工 |
||

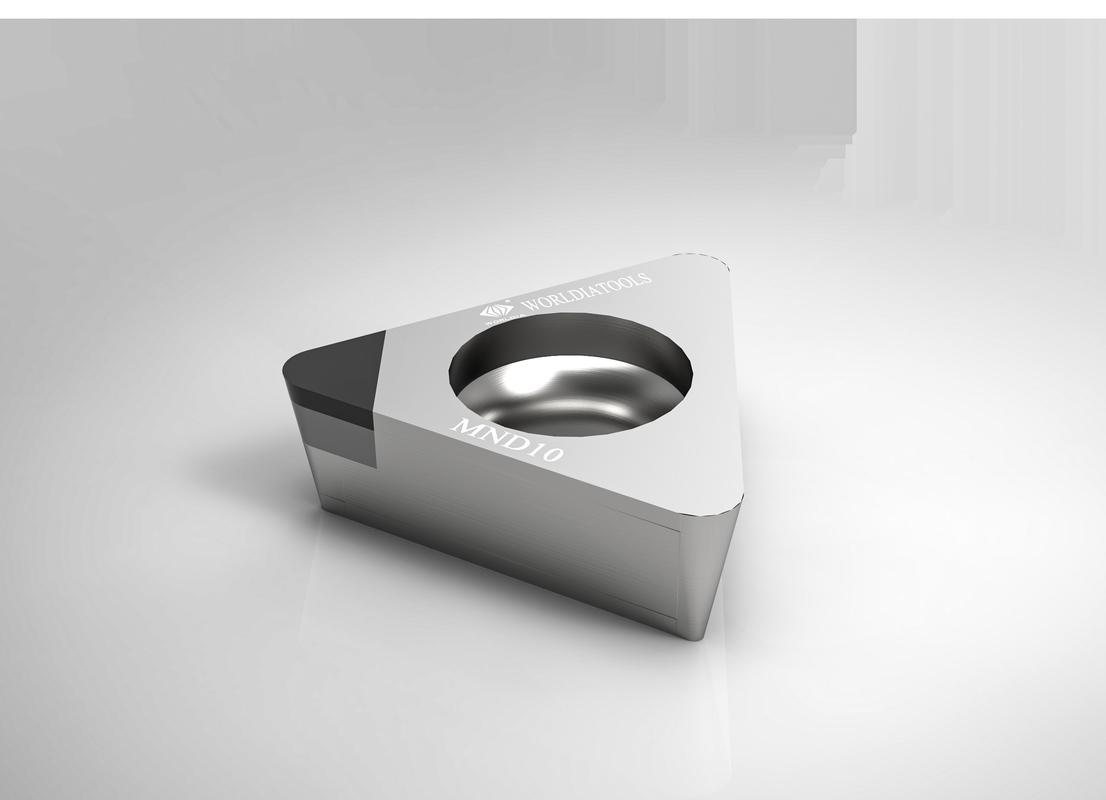

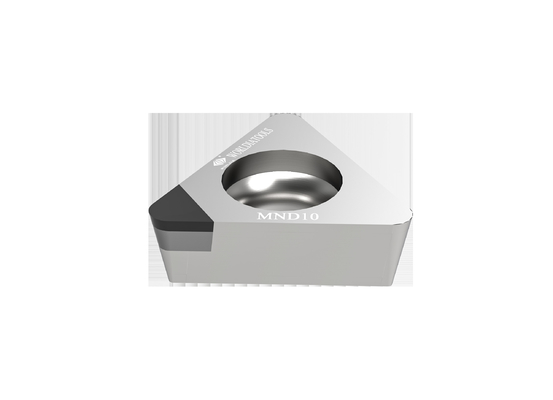

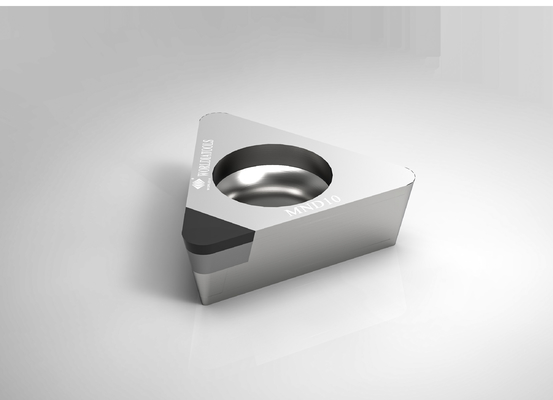

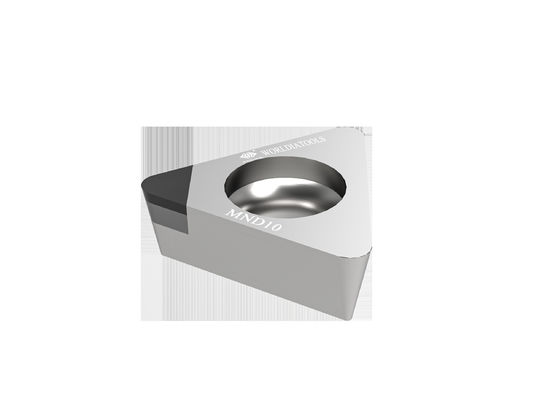

TPGW 160404 標準超硬旋削インサート 非鉄材料用 PCD 切削インサート
ワールドディア
ものづくりの世界で私は、変化は私たちに私たちの製品とサービスを宣伝するように促します。
当社は、お客様の会社の目標に一致する切削工具とソリューションを提供することに専念しています。
私たちはあなたと一緒に成長したいと考えています。
説明:
WorldiaのサブブランドであるManaNovaは、ハイエンドのスタンダードシリーズとして位置付けられています。
お客様のニーズを満たすことを目標に、PCD/PCBN材料を厳選し、普遍的な、
安定した効率的な切削効果。
ManaNova の重要な機能は、簡単な選択と迅速な配信です。
「かんたんチョイス」は比較表や用途に合わせて選びやすい。
「短納期」とは、カタログに掲載されているすべての ManaNova PCD インサートの在庫があります。
不可抗力を除き、4～5日でお届けできます。
素材：
高度な加工機でPCDツールを製造し、製品の品質を管理しています
これにより、一貫して高精度で高品質の PCD ツールが維持されます。
業界をリードする 5 軸切削機と自社設計の真空で CBN ツールを製造しています。
CBNツールを高精度・高溶接強度に保つロウ付炉。
主な製品:
PCBN インサートは、硬化鋼、ねずみ鋳鉄、ダクタイル鋳鉄、および粉末冶金の加工に適しています。
PCD インサート (MND10 材) は、アルミニウム合金およびその他の非金属材料の荒加工および仕上げ加工に適しています。
PCD インサート: 安定した、普遍的な、高効率の切削効果を提供します。
T
利点:
・高品質
・低価格
・工場直送
応用：
| MND10 | アルミ合金などの非鉄材料の切断に適しています。 |
| PCD ツールは、高シリコン アルミニウム、金属マトリックス複合材 (MMC)、炭素繊維強化プラスチック (CFRP) などの非鉄材料に限定されます。 フラッド クーラントを使用した PCD は、チタンの超仕上げ用途にも使用できます。 |
|
| ・アルミニウムおよびアルミニウム合金 | |
| ・銅、黄銅、青銅合金 | |
| ・亜鉛、マグネシウム合金 | |
| ・カーボンファイバー | |
| ・エポキシ樹脂 | |
| ・プラスチック | |
| ・グラスファイバー複合材 | |
| ・黒鉛複合材 |
仕様:
| 角度 | 寸法 | 学年 | ||||||
| ANSI コード | ISOコード | チップ | IC んん |
S んん |
R んん |
Φd んん |
ル んん |
MND 10 |
| TPGW220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 3.3 | 2.5 | √ |
| TPGW221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 3.3 | 2.5 | √ |
| TPGW222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 3.3 | 2.5 | √ |
| TPGW330.5 | TPGW 160402 | 1N | 9.525 | 4.76 | 0.2 | 4.4 | 2.5 | √ |
| TPGW331 | TPGW 160404 | 1N | 9.525 | 4.76 | 0.4 | 4.4 | 2.5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0.8 | 3.3 | 15.3 | √ |
| 推奨送り速度 | ||||||
| ノーズ半径(mm) | ラウム | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 送り速度 f (mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
