商品の詳細:
|
| モデル番号: | TPGW 110304 | タイプ: | 回転用具 |
|---|---|---|---|
| 製品ブランド: | WORLDIA | 製品ファミリ: | ManaNova |
| 名前: | PCD標準挿入物 | 材料: | PCD+Carbide |
| PCDの等級: | MND10 | 適用: | 非鉄材料の機械化の高精度 |
| ハイライト: | 挿入物を切るTPGW PCD,挿入物を切るWORLDIA PCD,CNC機械のためのTPGWの挿入物 |
||

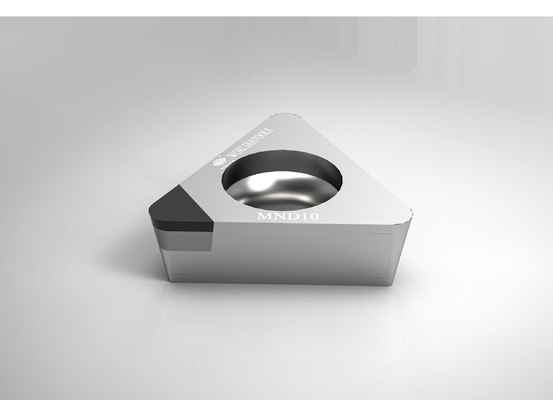

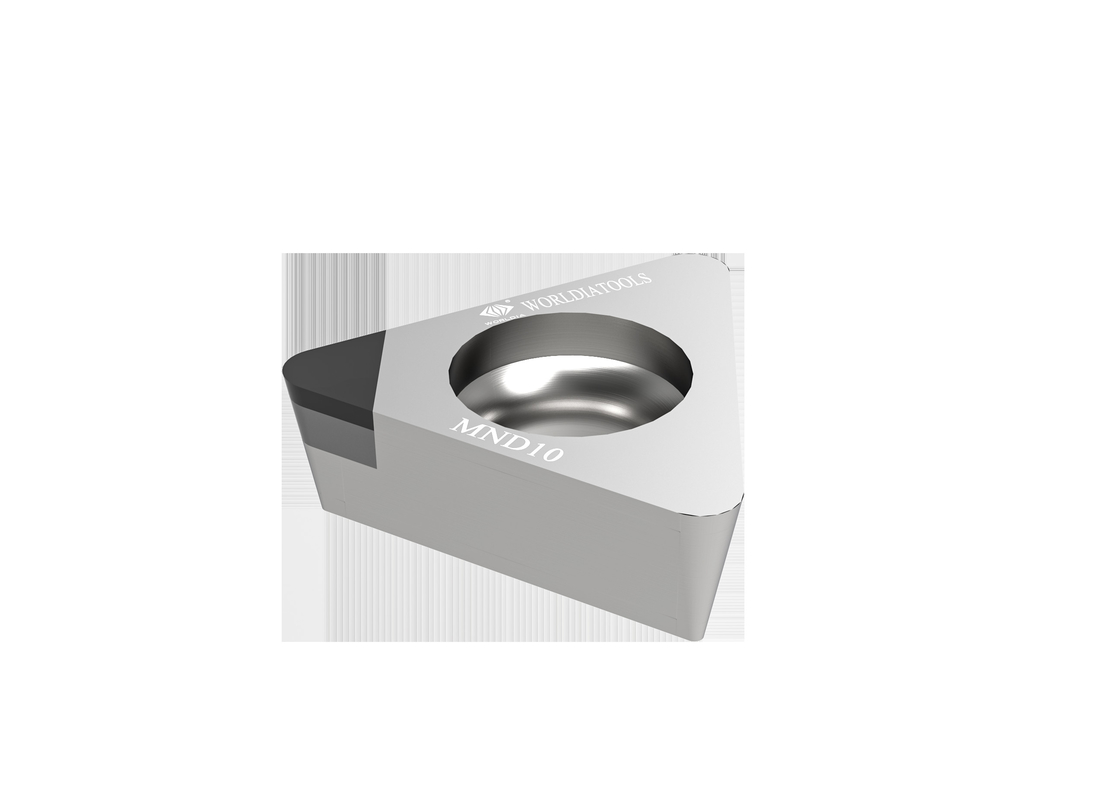

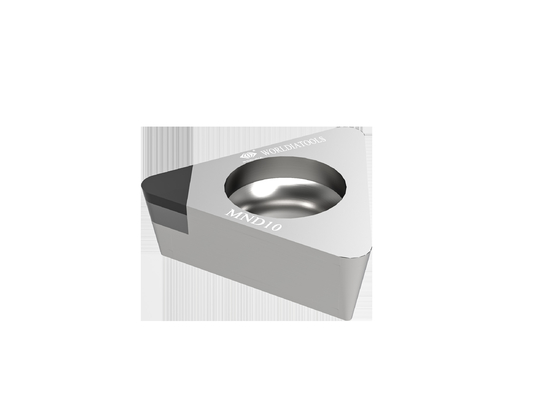

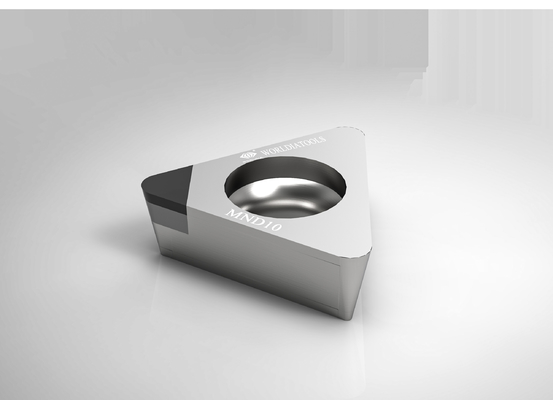

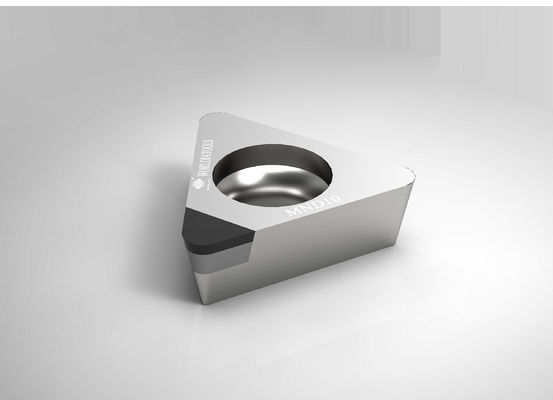

TPGW 110304の標準的な炭化物の非鉄材料のための回転挿入物PCDの切断の挿入物
WORLDIA
WORLDIAは標準的な極度の堅い切削工具の作成に特別な関心を払う。
そして私達は設計し、製造の大量の技術的な革新をした
PCBN/PCD/CVDの挿入物および関連製品。
記述:
ManaNovaのWorldiaの副ブランドは上限標準的なシリーズとして、置かれる。
目的として顧客の必要性を満たすためには、私達は厳しく自在継手を提供するようにPCD/PCBN材料を選ぶ
安定した、有効な切断効果。
ManaNovaの重大な特徴は容易な選択および速い配達である。
「容易な選択」は比較のテーブルおよび適用に従って選び易い。
「速い配達」はカタログのManaNovaすべてのPCDの挿入物在庫で利用できるである。
強迫を除去して、4-5日以内に得ることができる。
材料:
多結晶性ダイヤモンド（PCD）
1. あなたの用具のコストをかなり削減しなさい
2. 非鉄金属の機械化のため
多結晶性立方窒化ホウ素（CBN）
1. 優秀で熱い硬度を使って
2.よい靭性および熱衝撃の抵抗。
3. 堅くされた鋼鉄、鋳鉄、焼結させた鉄、また粉末や金の部品の機械化のため
主要なプロダクト:
PCBNの挿入物:7つの材料堅くされた鋼鉄、鋳鉄、延性がある鉄および粉末や金のために1タイプ、普遍的な
。
PCDの挿入物:高く有効な切断効果、普遍的で安定した、提供。
利点:
·良質
·安価
·工場直接供給
適用:
| MND10 | アルミ合金、等のような非鉄材料の切断のために適した。 |
| PCD用具は高ケイ素 アルミニウム、金属マトリックス合成物（MMC）、およびカーボン繊維強化プラスチック（CFRP）のような非鉄材料に、限られる。 洪水の冷却剤とのPCDはまたチタニウムの超仕上げの適用で使用することができる。 |
|
| ·アルミニウムおよびアルミ合金 | |
| ·銅、真鍮の、および青銅色の合金 | |
| ·亜鉛およびマグネシウムの合金 | |
| ·カーボン繊維 | |
| ·エポキシ樹脂 | |
| ·プラスチック | |
| ·ガラス繊維の合成物 | |
| ·グラファイトの合成物 |
指定:
| 角度 | 次元 | 等級 | ||||||
| ANSIコード | ISOコード | 先端 | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TPGW 220.5 | TPGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 3.3 | 2.5 | √ |
| TPGW 221 | TPGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 3.3 | 2.5 | √ |
| TPGW 222 | TPGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 3.3 | 2.5 | √ |
| TPGW 330.5 | TPGW 160402 | 1N | 9.525 | 4.76 | 0.2 | 4.4 | 2.5 | √ |
| TPGW 331 | TPGW 160404 | 1N | 9.525 | 4.76 | 0.4 | 4.4 | 2.5 | √ |
| F-TPGW 222 | F-TPGW 160408 | 3N | 9.525 | 3.18 | 0.8 | 3.3 | 15.3 | √ |
| 送り速度の推薦 | ||||||
| 鼻の半径（mm） | RA um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 送り速度f （mm/rev）の≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
