商品の詳細:
|
| モデル番号: | TCGT 090202 | 特徴: | ·自在継手·容易な選択·速い配達 |
|---|---|---|---|
| 先端: | 1N | 製品ブランド: | WORLDIA |
| 製品グループ: | ManaNova | 素材: | PCD+Carbide |
| PCDの等級: | MND10 | 適用: | 非鉄材料の機械化の高精度 |
| ハイライト: | 炭化物PCDの回転用具,ISO PCD TCGTの挿入物,挿入物を切るTCGTの金属 |
||

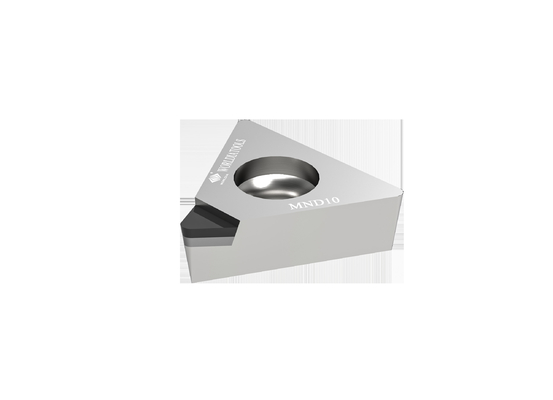

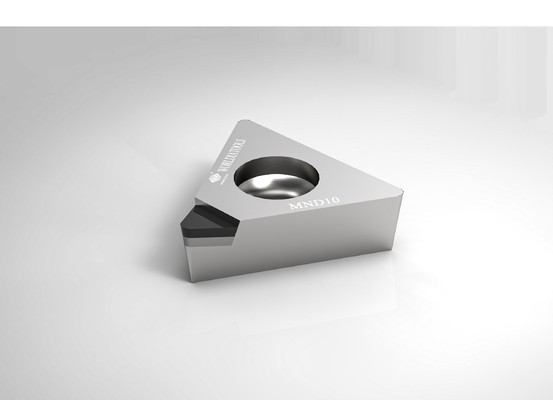

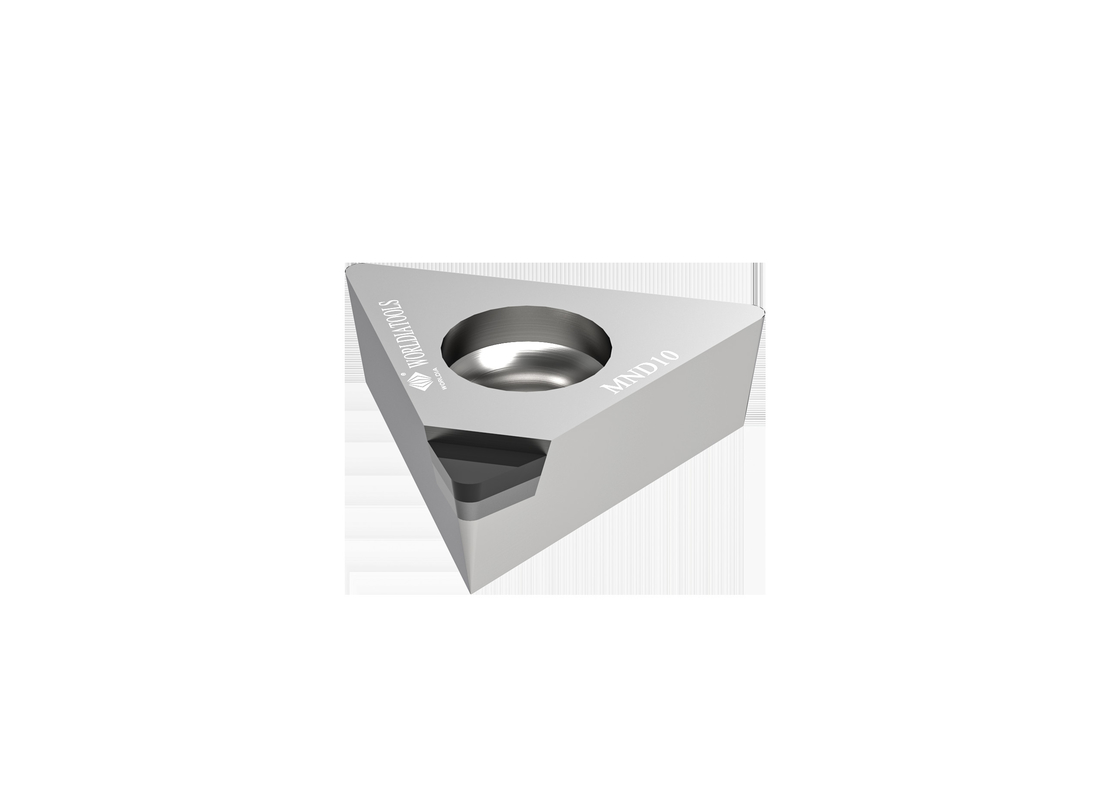

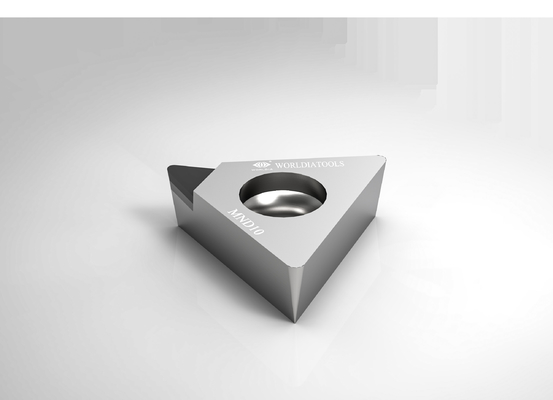

TCGT 090202 標準超硬旋削インサート 非鉄材料用 PCD 切削インサート
製造業の世界では、変化によって私たちは製品やサービスを宣伝する必要に迫られています。
当社は、お客様の会社の目標に一致する切削工具とソリューションを提供することに専念しています。
私たちはあなたと一緒に成長したいと考えています。
説明:
WorldiaのサブブランドであるManaNovaは、ハイエンドのスタンダードシリーズとして位置付けられています。
お客様のニーズを満たすことを目標に、PCD/PCBN材料を厳選し、普遍的な、
安定した効率的な切削効果。
MANANOVAの特徴は「簡単選択・短納期」。
標準化され、普遍化されたツールの需要を満たすために、国内外の顧客に効率的なサービスを提供します。
2工場同時生産のため、ご注文が完了次第即納となります。
詳細については、お問い合わせへようこそ。
材料と主な製品:
高度な加工機でPCDツールを製造し、製品の品質を管理しています
高精度で高品質の PCD ツールを一貫して維持する最初から
PCD インサート (MND10 材) は、アルミニウム合金およびその他の非金属材料の荒加工および仕上げ加工に適しています。
業界をリードする 5 軸切削機と自社設計の真空で CBN ツールを製造しています。
CBNツールを高精度・高溶接強度に保つロウ付炉。
PCBN インサートは、硬化鋼、ねずみ鋳鉄、ダクタイル鋳鉄、粉末冶金の加工に適しています。
アドバンテージ：
・高品質
・低価格
・工場直送
応用：
| MND10 | アルミ合金などの非鉄材料の切断に適しています。 |
| PCD ツールは、高シリコン アルミニウム、金属マトリックス複合材 (MMC)、炭素繊維強化プラスチック (CFRP) などの非鉄材料に限定されます。 フラッド クーラントを使用した PCD は、チタンの超仕上げ用途にも使用できます。 |
|
| ・アルミニウムおよびアルミニウム合金 | |
| ・銅、黄銅、青銅合金 | |
| ・亜鉛、マグネシウム合金 | |
| ・カーボンファイバー | |
| ・エポキシ樹脂 | |
| ・プラスチック | |
| ・グラスファイバー複合材 | |
| ・黒鉛複合材 |
仕様:
| 角度 | 寸法 | 学年 | ||||||
| ANSI コード | ISOコード | チップ | IC んん |
S んん |
R んん |
Φd んん |
ル んん |
MND 10 |
| TCGT 1.81.50.5 | TCGT 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGT 1.81.51 | TCGT 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGT 220.5 | TCGT 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGT221 | TCGT 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGT 222 | TCGT 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | √ |
| L-TCGT 32.51 | L-TCGT 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | √ |
| 推奨送り速度 | ||||||
| ノーズ半径(mm) | ラウム | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 送り速度 f (mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
