商品の詳細:
|
| モデル番号: | L-TCGW 16T304 | チップ: | 2N |
|---|---|---|---|
| タイプ: | 全長 | 製品ブランド: | ワールドディア |
| 製品ファミリー: | マナノバ | 素材: | PCD+超硬 |
| PCDグレード: | MND10 | 応用: | 非鉄材料の高精度加工 |
| アドバンテージ: | 簡単な選択と短納期 | ||
| ハイライト: | ユニバーサル ワールドニア切削工具、TCGW ワールドニア切削工具、ワールドニア超硬旋削インサート,tcgw worldia cutting tools,worldia carbide turning insert |
||

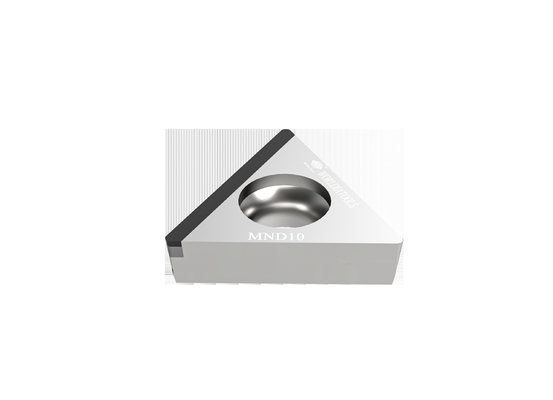

L-TCGW 16T304 標準超硬旋削インサート 非鉄材料用 PCD 切削インサート
WORLDIAはスタンダード超硬切削工具の製造に特別な注意を払っています。
そして、私たちは設計と製造において途方もない量の技術革新を行いました
PCBN/PCD/CVD インサートおよび関連製品。
PCD インサート (MND10 材) は、アルミニウム合金およびその他の非金属材料の荒加工および仕上げ加工に適しています。
刃先はスタンダード、チップブレーカ、フルエッジ、そしてフルフェイス。
説明:
「ManaNova」はWorldiaのハイエンドスタンダードシリーズを中心としたサブブランドです。
ManaNova はエンドユーザーの視点に立ったコンセプトです。
普遍的な切断効果を提供する PCD および PCBN 材料。
MANANOVA は「簡単選択・短納期」を特長とし、
国内外の顧客に迅速かつ効率的なサービスを提供し、
標準化され、普遍化されたツールの需要。
素材：
多結晶ダイヤモンド (PCD)
1. ツールのコストを大幅に削減
2. 非鉄金属加工用
多結晶立方晶窒化ホウ素(CBN)
1. 優れた熱間硬度
2.良好な靭性と耐熱衝撃性。
3. 高硬度鋼、鋳鉄、焼結鉄、粉末冶金部品の加工用
主な製品:
PCD インサート (MND10 材) は、アルミニウム合金およびその他の非金属材料の荒加工および仕上げ加工に適しています。
PCBN インサートは、硬化鋼、ねずみ鋳鉄、ダクタイル鋳鉄、および粉末冶金の加工に適しています。
サービス：
・オンラインストアサービス
・現地代理店サポート
・ 技術サポート
応用：
| MND10 | アルミ合金などの非鉄材料の切断に適しています。 |
| PCD ツールは、高シリコン アルミニウム、金属マトリックス複合材 (MMC)、炭素繊維強化プラスチック (CFRP) などの非鉄材料に限定されます。 フラッド クーラントを使用した PCD は、チタンの超仕上げ用途にも使用できます。 |
|
| ・アルミニウムおよびアルミニウム合金 | |
| ・銅、黄銅、青銅合金 | |
| ・亜鉛、マグネシウム合金 | |
| ・カーボンファイバー | |
| ・エポキシ樹脂 | |
| ・プラスチック | |
| ・グラスファイバー複合材 | |
| ・黒鉛複合材 |
仕様:
| 角度 | 寸法 | 学年 | ||||||
| ANSI コード | ISOコード | チップ | IC んん |
S んん |
R んん |
Φd んん |
ル んん |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGW221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| TCGW 32.52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0.4 | 2.4 | 9 | √ |
| 推奨送り速度 | ||||||
| ノーズ半径(mm) | ラウム | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 送り速度 f (mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
