商品の詳細:
|
| モデル番号: | L-TCGW 16T302 | 先端: | 2N |
|---|---|---|---|
| タイプ: | 実物大 | 製品ブランド: | WORLDIA |
| 製品ファミリー: | マナノバ | 素材: | PCD+超硬 |
| PCDグレード: | MND10 | 応用: | 非鉄材料の機械加工 |
| ハイライト: | 多結晶ダイヤモンドワールドニア切削工具、非鉄金属ワールドニア切削工具、ワールドニアPCDインサート,non ferrous metal worldia cutting tools,worldia pcd insert |
||

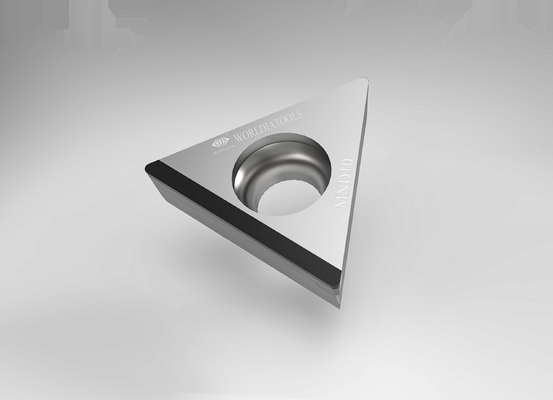

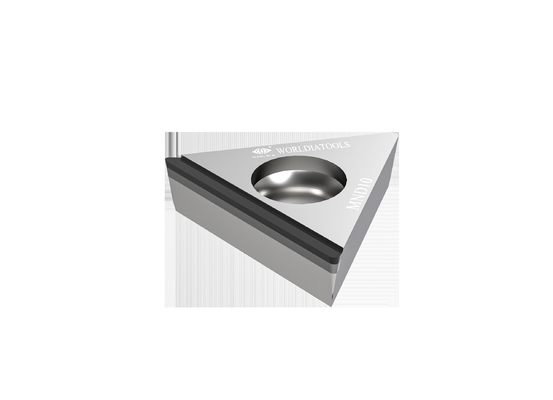

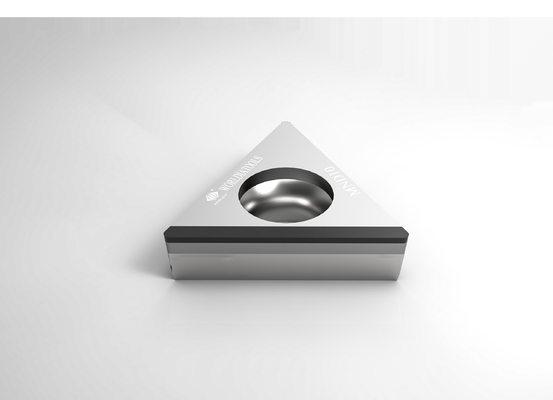

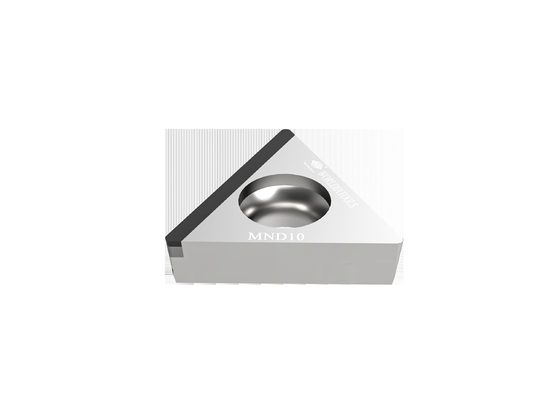

L-TCGW 16T302の標準的な炭化物の非鉄材料のための回転挿入物PCDの切断の挿入物
PCDの挿入物は（MND10材料）アルミ合金および他の非金属材料の荒いおよび終わりの機械化のために適している。
4つの端のタイプは標準的で、チップ ブレーカ、完全な端および太字である。
記述:
「ManaNova」は上限標準的なシリーズに焦点を合わせるWorldiaの副ブランドである。
ManaNovaはエンド ユーザーの見地から見て立つ概念、私達厳しく選ぶである
普遍的な切断効果を提供するPCDおよびPCBN材料。
ManaNovaの重大な特徴は容易な選択および速い配達である。
「容易な選択」:比較のテーブルおよび適用に従って選ぶことは容易である。
「速い配達」:カタログのManaNovaすべてのPCDの挿入物は在庫で利用できる。
強迫を除去して、4-5日以内に得ることができる。
材料:
多結晶性立方窒化ホウ素（CBN）は非常にで使用することができる優秀で熱い硬度の材料である
高い切断速度。それはまたよい靭性を表わし、熱衝撃resistance.CBN用具は使用にとって理想的である
堅くされた鋼鉄、鋳鉄および焼結させた鉄、また粉末や金の部品を使って。
材料を切る多結晶性ダイヤモンド（PCD）が付いている用具はあなたの用具のコストをかなり削減できる
PCD用具は非鉄金属との使用にとって理想的、アルミニウムのような、亜鉛であり、マグネシウムは合金になる、
GRPの合成物、カーボン繊維強化プラスチック、「緑の」炭化物および陶磁器、またすべての研摩材料。
主要なプロダクト:
PCDの挿入物は（MND10材料）アルミ合金および他の非金属材料の荒いおよび終わりの機械化のために適している。
PCBNの挿入物は堅くされた鋼鉄、灰色の鋳鉄、延性がある鉄および粉末や金の機械化のために適している。
利点:
·良質
·安価
·工場直接供給
適用:
| MND10 | アルミ合金、等のような非鉄材料の切断のために適した。 |
| PCD用具は高ケイ素 アルミニウム、金属マトリックス合成物（MMC）、およびカーボン繊維強化プラスチック（CFRP）のような非鉄材料に、限られる。 洪水の冷却剤とのPCDはまたチタニウムの超仕上げの適用で使用することができる。 |
|
| ·アルミニウムおよびアルミ合金 | |
| ·銅、真鍮の、および青銅色の合金 | |
| ·亜鉛およびマグネシウムの合金 | |
| ·カーボン繊維 | |
| ·エポキシ樹脂 | |
| ·プラスチック | |
| ·ガラス繊維の合成物 | |
| ·グラファイトの合成物 |
指定:
| 角度 | 次元 | 等級 | ||||||
| ANSIコード | ISOコード | 先端 | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| TCGW 32.52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0.4 | 2.4 | 9 | √ |
| 送り速度の推薦 | ||||||
| 鼻の半径（mm） | RA um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 送り速度f （mm/rev）の≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
