商品の詳細:
|
| 製品ブランド: | WORLDIA | 製品グループ: | ManaNova |
|---|---|---|---|
| 製品名: | PCD標準的なCuttingInserts | モデル番号: | TCGW 110302 |
| 使用法: | 回転用具 | 材料: | PCD+Carbide |
| PCDの等級: | MND10 | 適用: | 非鉄材料の機械化 |
| ハイライト: | 挿入物を切るTCGW PCD,挿入物を切るManaNova PCD,多結晶性ダイヤモンドCNCの回転挿入物 |
||

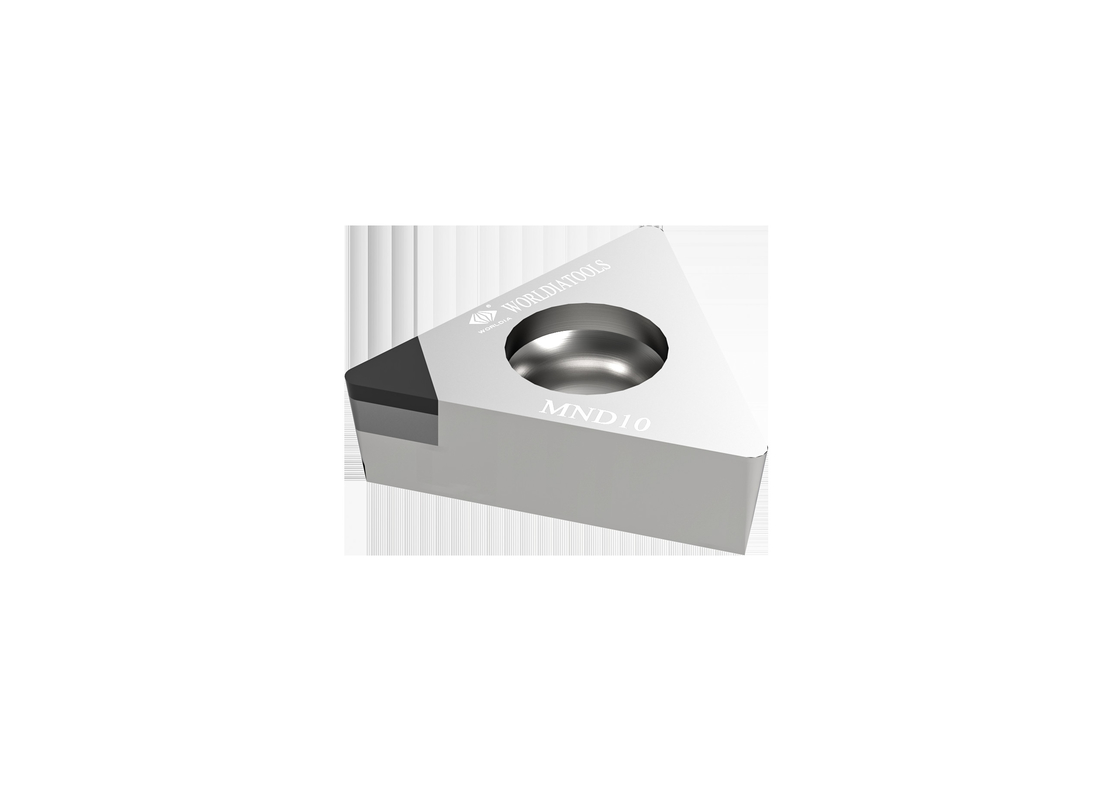

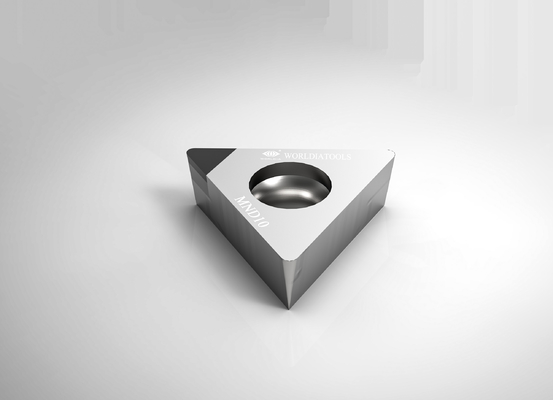

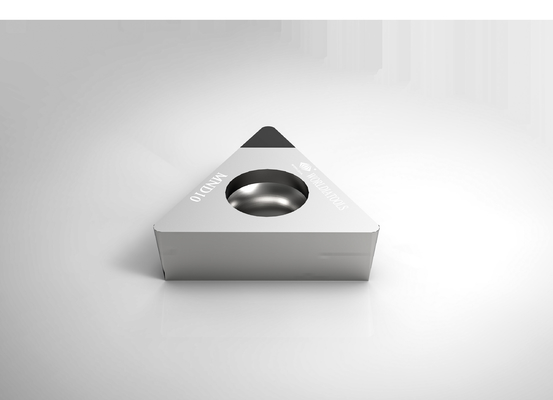

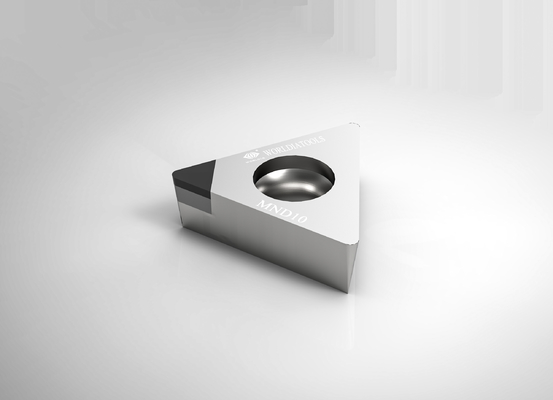

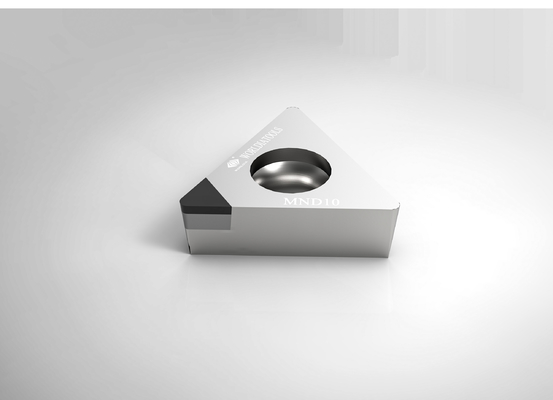

TCGW090204 非鉄材料用標準超硬旋削インサート PCD 切削インサート
ものづくりの世界で私は、変化は私たちに私たちの製品とサービスを宣伝するように促します。
当社は、お客様の会社の目標に一致する切削工具とソリューションを提供することに専念しています。
私たちはあなたと一緒に成長したいと考えています。
説明:
「ManaNova」はWorldiaのハイエンドスタンダードシリーズを中心としたサブブランドです。
ManaNova はエンドユーザーの視点に立ったコンセプトです。
普遍的な切断効果を提供する PCD および PCBN 材料。
簡単な選択と短納期が特徴ですマナノバ。
主な製品:
多結晶ダイヤモンド (PCD)
1. ツールのコストを大幅に削減
2. 非鉄金属加工用
PCD インサートは、アルミニウム合金やその他の非金属材料の荒加工と仕上げ加工に適しています。
多結晶立方晶窒化ホウ素(CBN)
1. 優れた熱間硬度
2.良好な靭性と耐熱衝撃性。
3. 高硬度鋼、鋳鉄、焼結鉄、粉末冶金部品の加工用
PCBN インサートは、硬化鋼、ねずみ鋳鉄、ダクタイル鋳鉄、および粉末冶金の加工に適しています。
利点:
・高品質
・低価格
・工場直送
サービス：
・オンラインストアサービス
・現地代理店サポート
・ 技術サポート
応用：
| MND10 | アルミ合金などの非鉄材料の切断に適しています。 |
| PCD ツールは、高シリコン アルミニウム、金属マトリックス複合材 (MMC)、炭素繊維強化プラスチック (CFRP) などの非鉄材料に限定されます。 フラッド クーラントを使用した PCD は、チタンの超仕上げ用途にも使用できます。 |
|
| ・アルミニウムおよびアルミニウム合金 | |
| ・銅、黄銅、青銅合金 | |
| ・亜鉛、マグネシウム合金 | |
| ・カーボンファイバー | |
| ・エポキシ樹脂 | |
| ・プラスチック | |
| ・グラスファイバー複合材 | |
| ・黒鉛複合材 |
仕様:
| 角度 | 寸法 | 学年 | ||||||
| ANSI コード | ISOコード | チップ | IC んん |
S んん |
R んん |
Φd んん |
ル んん |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGW221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| TCGW 32.52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0.4 | 2.4 | 9 | √ |
| 推奨送り速度 | ||||||
| ノーズ半径(mm) | ラウム | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 送り速度 f (mm/rev)≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
