商品の詳細:
|
| 製品ブランド: | WORLDIA | 製品ファミリ: | ManaNova |
|---|---|---|---|
| モデル番号: | TCGW 090204 | 使用法: | 回転用具 |
| 材料: | PCD+Carbide | PCDの等級: | MND10 |
| コーティング: | 光沢が無い | 適用: | 非鉄材料の機械化 |
| ハイライト: | 挿入物を切るMND10 PCDの炭化物,挿入物を切るTCGWの炭化物,ステンレス鋼のためのTCGWの炭化物の挿入物 |
||

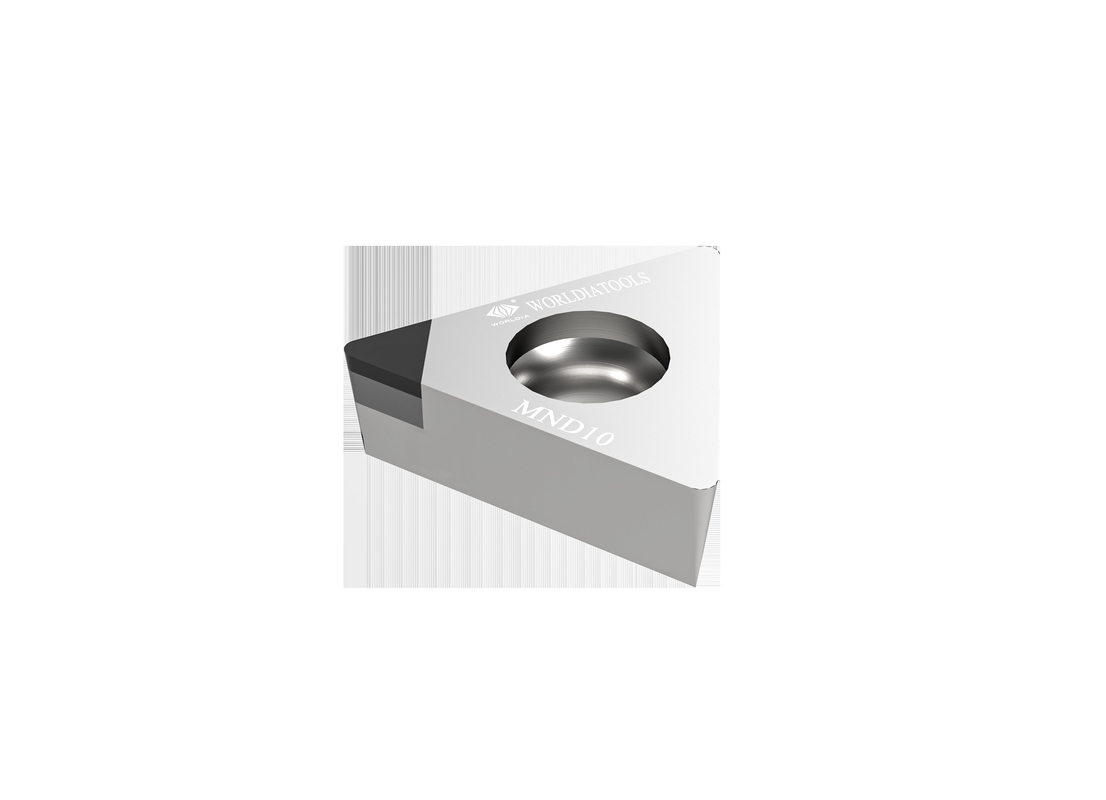

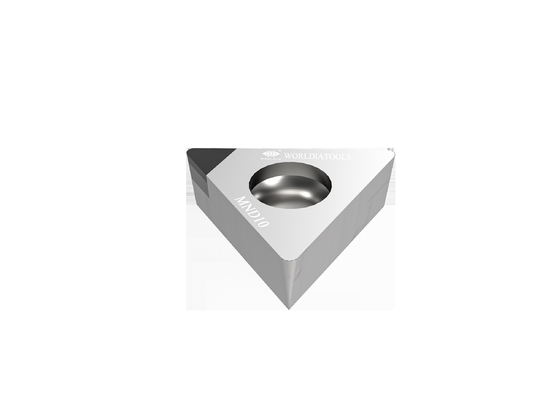

TCGW090204標準的な炭化物の非鉄材料のための回転挿入物PCDの切断の挿入物
記述:
「ManaNova」は上限標準的なシリーズに焦点を合わせるWorldiaの副ブランドである。
目的として顧客の必要性を満たすためには、私達は厳しく自在継手を提供するようにPCD/PCBN材料を選ぶ
安定した、有効な切断効果。
容易な選択および速い配達はManaNovaの特徴である。
MANANOVAは速い提供するように意図する特徴として「容易な選択および速い配達」を取る、
標準化されるのための彼らの要求に応じる国内および外国顧客のための有効なサービス
普遍化された用具。
主要なプロダクト:
私達は高度の処理機械が付いているPCD用具を製造し、製品品質を制御する
最初から一貫性の高精度な、良質のPCD用具を保つ。
PCDの挿入物はアルミ合金および他の非金属材料の荒いおよび終わりの機械化のために適している。
私達はindustry-leading 5軸線の打抜き機および自己設計されていた真空のCBN用具を製造する
高精度な、溶接の強さのCBN用具を保つろう付けの炉。
PCBNの挿入物は堅くされた鋼鉄の、灰色の機械で造るために適している鋳鉄、延性がある鉄および粉末や金。
利点:
·良質
·安価
·工場直接供給
適用:
| MND10 | アルミ合金、等のような非鉄材料の切断に適用される。 |
| PCD用具は高ケイ素 アルミニウム、金属マトリックス合成物（MMC）およびカーボン繊維強化プラスチック（CFRP）のような非鉄材料に、限られる。 洪水の冷却剤とのPCDはまたチタニウムの超仕上げの適用で使用することができる。 |
|
| ·アルミニウムおよびアルミ合金 | |
| ·銅の、真鍮および青銅色の合金 | |
| ·亜鉛およびマグネシウムの合金 | |
| ·カーボン繊維 | |
| ·エポキシ樹脂 | |
| ·プラスチック | |
| ·ガラス繊維の合成物 | |
| ·グラファイトの合成物 |
指定:
| 角度 | 次元 | 等級 | ||||||
| ANSIコード | ISOコード | 先端 | IC mm |
S mm |
R mm |
Φd mm |
LE mm |
MND 10 |
| TCGW 1.81.50.5 | TCGW 090202 | 1N | 5.56 | 2.38 | 0.2 | 2.4 | 2.5 | √ |
| TCGW 1.81.51 | TCGW 090204 | 1N | 5.56 | 2.38 | 0.4 | 2.4 | 2.5 | √ |
| TCGW 220.5 | TCGW 110302 | 1N | 6.35 | 3.18 | 0.2 | 2.8 | 2.5 | √ |
| TCGW 221 | TCGW 110304 | 1N | 6.35 | 3.18 | 0.4 | 2.8 | 2.5 | √ |
| TCGW 222 | TCGW 110308 | 1N | 6.35 | 3.18 | 0.8 | 2.8 | 2.5 | √ |
| TCGW 32.51 | TCGW 16T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| TCGW 32.52 | TCGW 16T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| L-TCGW 32.50.5 | L-TCGW 16T302 | 2N | 9.525 | 3.97 | 0.2 | 4.4 | 16.2 | √ |
| L-TCGW 32.51 | L-TCGW 16T304 | 2N | 9.525 | 3.97 | 0.4 | 4.4 | 15.9 | √ |
| L-TCGW 32.52 | L-TCGW 16T308 | 2N | 9.525 | 3.97 | 0.8 | 4.4 | 15.3 | √ |
| F-VBGW 1.81.51 | F-VBGW 090204 | 3N | 5.56 | 2.38 | 0.4 | 2.4 | 9 | √ |
| 送り速度の推薦 | ||||||
| 鼻の半径（mm） | RA um | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 送り速度f （mm/rev）の≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
