商品の詳細:
|
| 製品ブランド: | WORLDIA | 製品グループ: | ManaNova |
|---|---|---|---|
| モデル番号: | CCGW 060202 | 名前: | PCD標準挿入物 |
| 使用法: | 回転用具 | 材料: | PCD+Carbide |
| PCDの等級: | MND10 | 適用: | 非鉄材料の高精度の一致 |
| ハイライト: | 標準カービッドPCD切断挿入器,CCGW060202 PCD 切断挿入物 |
||

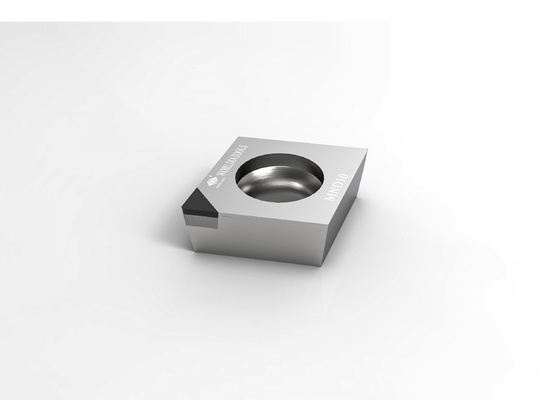

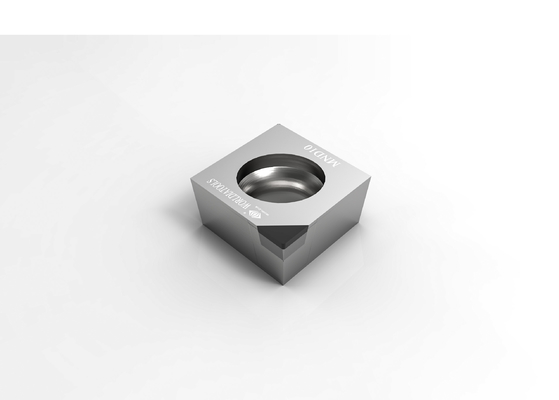

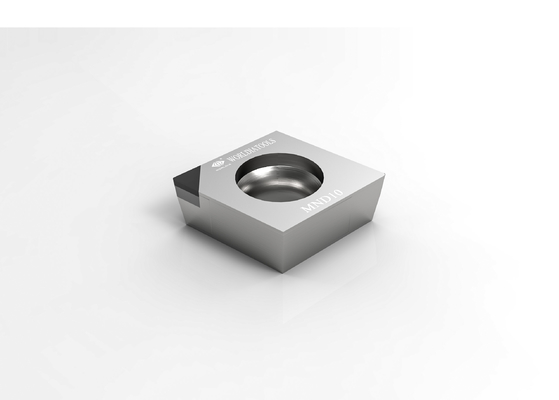

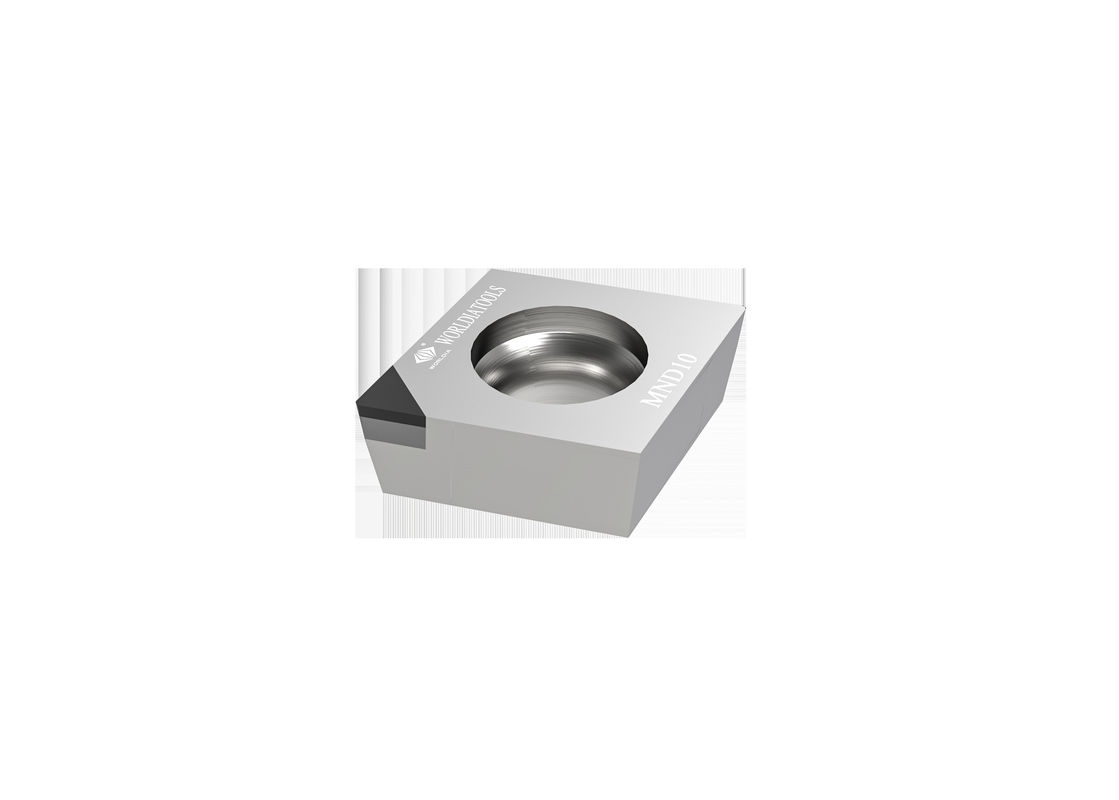

CCGW060202非鉄材料用の標準超硬旋削PCDカッティングインサート
説明：
「ManaNova」は、ハイエンドスタンダードシリーズを中心としたWorldiaのサブブランドです。
ManaNovaはエンドユーザーの視点に立つコンセプトであり、PCDとPCBNの素材を厳選しています
普遍的な切断効果を提供します。
簡単な選択と速い配達はManaNovaの特徴です。
主な製品：
PCDインサートは、アルミニウム合金やその他の非鉄金属材料の荒加工および仕上げ加工に適しています。
PCBNインサートは、焼入れ鋼、灰色鋳鉄、ダクタイル鋳鉄、および粉末冶金の機械加工に適しています。
安定した、普遍的な、高効率の切断効果を提供します。
利点：
・ユニバーサル
・簡単な選択
・ 迅速な配達
サービス：
・オンラインストアサービス
・ローカルディストリビューターのサポート
・ 技術サポート
応用：
| MND10 | アルミニウム合金などの非鉄材料の切断に適用されます。 |
| CCGW | 寸法 | 学年 | ||||||
| ANSIコード | ISOコード | チップ | IC んん |
S んん |
R んん |
Φd んん |
LE んん |
MND 10 |
| CCGW 21.50.5 | CCGW 060202 | 1N | 6.35 | 2.38 | 0.2 | 2.8 | 2.5 | √ |
| CCGW 21.51 | CCGW 060204 | 1N | 6.35 | 2.38 | 0.4 | 2.8 | 2.5 | √ |
| CCGW 32.50.5 | CCGW 09T302 | 1N | 9.525 | 3.97 | 0.2 | 4.4 | 2.5 | √ |
| CCGW 32.51 | CCGW 09T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| CCGW 32.52 | CCGW 09T308 | 1N | 9.525 | 3.97 | 0.8 | 4.4 | 2.5 | √ |
| C-CCGW 21.50.5 | C-CCGW 060202 | 1N | 6.35 | 2.38 | 0.2 | 2.8 | 2.5 | √ |
| C-CCGW 32.51 | C-CCGW 09T304 | 1N | 9.525 | 3.97 | 0.4 | 4.4 | 2.5 | √ |
| F-CCGW 21.51 | F-CCGW 060204 | 2N | 6.35 | 2.38 | 0.4 | 2.8 | 6.4 | √ |
仕様：
| 推奨送り速度 | ||||||
| ノーズ半径（mm） | ラウム | |||||
| 0.2 | 0.4 | 0.8 | 1.6 | 3.2 | 6.4 | |
| 送り速度f（mm / rev）≤ | ||||||
| 0.2 | 0.028 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 |
| 0.4 | 0.040 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 |
| 0.8 | 0.057 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 |
| 1.2 | 0.069 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 |
| 1.6 | 0.080 | 0.113 | 0.160 | 0.226 | 0.320 | 0.453 |
| 2.4 | 0.098 | 0.139 | 0.196 | 0.277 | 0.392 | 0.554 |
