商品の詳細:
|
| 製品ブランド: | WORLDIA | タイプ: | エンド ミル |
|---|---|---|---|
| 名前: | 複数のフルートのエンド ミル | モデル番号: | BL61206000 |
| 刃の数: | 4/6/6.35/8/9.525/10/12/12.7 | コーティング: | 良質のダイヤモンドのコーティング |
| 使用法: | 複合材料のための用具 | 適用: | 金属材料 |
| ハイライト: | ODMの固体炭化物用具,OEMの固体炭化物用具,多フルートのエンド ミルのカッター |
||

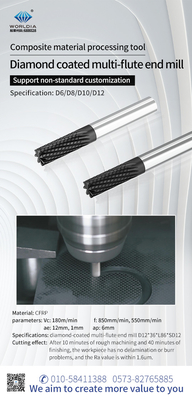

効果の高い切削のためのマルチフルートエンドミル超硬旋削工具
説明
| 複合材料の処理に使用されるツール | |
| 製品 | 主に含めるダイヤモンドコーティングされたマルチフルートエンドミル;ダイヤモンドコーティングされたクロスエッジエンドミル。ダイヤモンドコーティングされたヘリンボーンエンドミル;フロントジオメトリドリル、スリーポイントドリル、ダイヤモンドコーティングされたドリルおよび皿穴統合ツールなど。 |
| 応用 |
|
特徴
| 処理タイプ | フィンジング/荒加工 |
| 加工効果 |
|
|
|
|
|
| 処理サービス | 非標準のカスタマイズを提供する |
仕様
| マルチフルートエンドミル | ||||||
| 刃径 dc / mm |
刃の長さ I / mm |
タオタルの長さ L / mm |
シャンク径 Ds / mm |
ブレードの数 Z |
エンドトゥースタイプ | コーティングタイプ |
| 4 | 12 | 62 | 4 | 6 | なし/エンドミル/ドリル | なし/ダイアモンド |
| 6 | 18 | 62 | 6 | 8 | なし/エンドミル/ドリル | なし/ダイアモンド |
| 6.35 | 18 | 62 | 6.35 | 8 | なし/エンドミル/ドリル | なし/ダイアモンド |
| 8 | 25 | 78 | 8 | 10 | なし/エンドミル/ドリル | なし/ダイアモンド |
| 9.525 | 25 | 78 | 9.525 | 12 | なし/エンドミル/ドリル | なし/ダイアモンド |
| 10 | 25 | 78 | 10 | 12 | なし/エンドミル/ドリル | なし/ダイアモンド |
| 12 | 25 | 78 | 12 | 14 | なし/エンドミル/ドリル | なし/ダイアモンド |
| 12.7 | 25 | 78 | 12.7 | 14 | なし/エンドミル/ドリル | なし/ダイアモンド |
切削パラメータ
| CFRP、CFRP / AI、CFRP / Ti | ||||||
| ミル法 | ミルスロット（ae = dc、ap≦dc） | コピーフライス盤（ae≦0.5dc、ap≦1.5dc） | 高速フライス盤（ae≦0.05dc、ap≦2dc） | |||
| Vc = 120m / min | Vc = 150m / min | Vc = 250m / min | ||||
| dc（mm） | n（rpm） | Fr（mm / r） | n（rpm） | Fr（mm / r） | n（rpm） | Fr（mm / r） |
| 1 | 38217 | 0.035 | 47771 | 0.035 | 79618 | 0.077 |
| 1.2 | 31847 | 0.04 | 39809 | 0.04 | 66348 | 0.088 |
| 1.5 | 25478 | 0.004 | 31847 | 0.044 | 53079 | 0.097 |
| 1.8 | 21231 | 0.004 | 26539 | 0.044 | 44232 | 0.097 |
| 2 | 19108 | 0.045 | 23885 | 0.045 | 39809 | 0.099 |
| 2.5 | 15287 | 0.05 | 19108 | 0.05 | 31847 | 0.11 |
| 3 | 12739 | 0.06 | 15924 | 0.06 | 26539 | 0.132 |
| 4 | 9554 | 0.08 | 11943 | 0.08 | 19904 | 0.176 |
| 6 | 6369 | 0.11 | 7962 | 0.11 | 13270 | 0.242 |
| 6.35 | 6018 | 0.12 | 7523 | 0.12 | 12538 | 0.264 |
| 8 | 4777 | 0.23 | 5971 | 0.23 | 9952 | 0.506 |
| 9.525 | 4012 | 0.31 | 5015 | 0.31 | 8359 | 0.682 |
| 10 | 3822 | 0.35 | 4777 | 0.35 | 7962 | 0.77 |
| 12 | 3185 | 0.44 | 3981 | 0.44 | 6635 | 0.968 |
| 12.7 | 3009 | 0.48 | 3761 | 0.48 | 6269 | 1.056 |
| GFRP、GFRP / Al、GFRP / Ti | ||||||
| ミル法 | ミルスロット（ae = dc、ap≦dc） | コピーフライス盤（ae≦0.5dc、ap≦1.5dc） | 高速フライス盤（ae≦0.05dc、ap≦2dc） | |||
| Vc = 120m / min | Vc = 150m / min | Vc = 250m / min | ||||
| dc（mm） | n（rpm） | Fr（mm / r） | n（rpm） | Fr（mm / r） | n（rpm） | Fr（mm / r） |
| 1 | 31847 | 0.035 | 38217 | 0.035 | 63694 | 0.077 |
| 1.2 | 26539 | 0.04 | 31847 | 0.04 | 53079 | 0.088 |
| 1.5 | 21231 | 0.044 | 25478 | 0.044 | 42463 | 0.097 |
| 1.8 | 17693 | 0.044 | 21231 | 0.044 | 35386 | 0.097 |
| 2 | 15924 | 0.045 | 19108 | 0.045 | 31847 | 0.099 |
| 2.5 | 12739 | 0.05 | 15287 | 0.05 | 25478 | 0.11 |
| 3 | 10616 | 0.06 | 12739 | 0.06 | 21231 | 0.132 |
| 4 | 7962 | 0.08 | 9554 | 0.08 | 15924 | 0.176 |
| 6 | 5308 | 0.11 | 6369 | 0.11 | 10616 | 0.242 |
| 6.35 | 5015 | 0.12 | 6018 | 0.12 | 10031 | 0.264 |
| 8 | 3981 | 0.23 | 4777 | 0.23 | 7962 | 0.506 |
| 9.525 | 3344 | 0.31 | 4012 | 0.31 | 6687 | 0.682 |
| 10 | 3185 | 0.35 | 3822 | 0.35 | 6369 | 0.77 |
| 12 | 2654 | 0.44 | 3185 | 0.44 | 5308 | 0.968 |
| 12.7 | 2508 | 0.48 | 3009 | 0.48 | 5015 | 1.056 |
